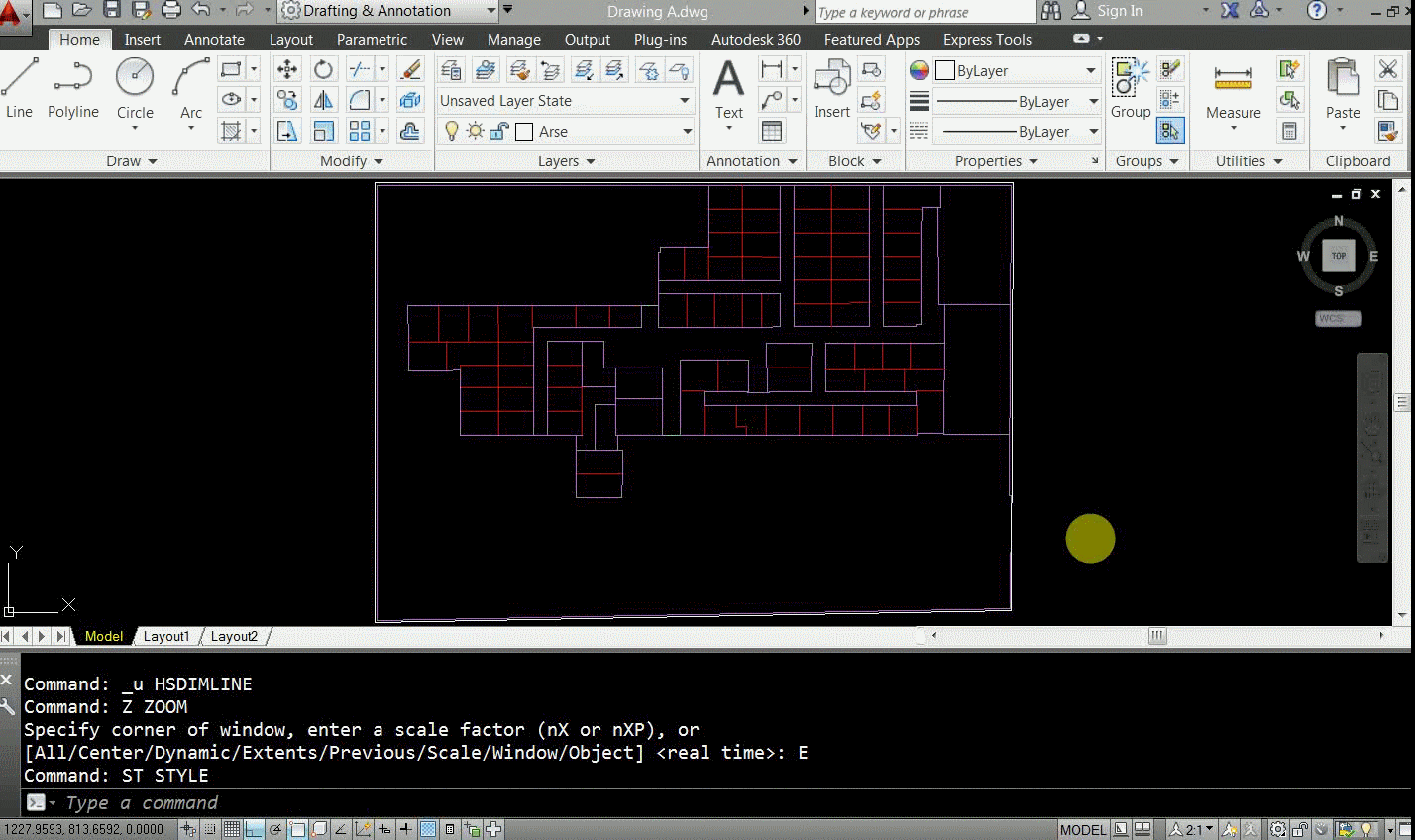

اندازه گذاری خودکار روی خطوط HSDimLine
توضیح برنامه
- اندازه گذاری بر روی خطوط انجام می شود
- اعمال محدودیت اندازه گذاری بر اساس طول خط وجود دارد که این محدودیت در نقشه های شلوغ می تواند مفید باشد
- حالت اندازه گذاری روی همه خطوط، به صورت پیش فرض می باشد تا روند اجرای برنامه در این حالت طولانی نشود
- بعد از اجرا شدن فرمان، برنامه تعداد اندازه گذاری های ایجاد شده را در خط فرمان گزارش می دهد
- یک لایه با نام HS Dimension Line ساخته می شود که تمام اندازه گذاری ها در این لایه قرار می گیرند
- یک Text Style با نام HS DimLine TextStyle ساخته می شود که اندازه گذاری ها از این Text Style استفاده می کنند
- یک Dimension Style با نام HS DimStyle Line ساخته می شود که اندازه گذاری ها با این Style انجام می شوند
- تذکر: در صورتی که فونت، سایز، رنگ و ... نیاز به تغییر داشت می توان لایه یا Text Style و یا Dimension Style ایجاد شده را ویرایش نمود و اندازه گذاری ها را Update کرد
- تذکر: این برنامه فقط روی خط ها کار می کند، در صورتی که بخواهیم روی Polyline ها اندازه گذاری انجام شود باید با دستور EXPLODE به خط تبدیل شوند
