رند کردن مساحت HSFixArea
توضیح برنامه

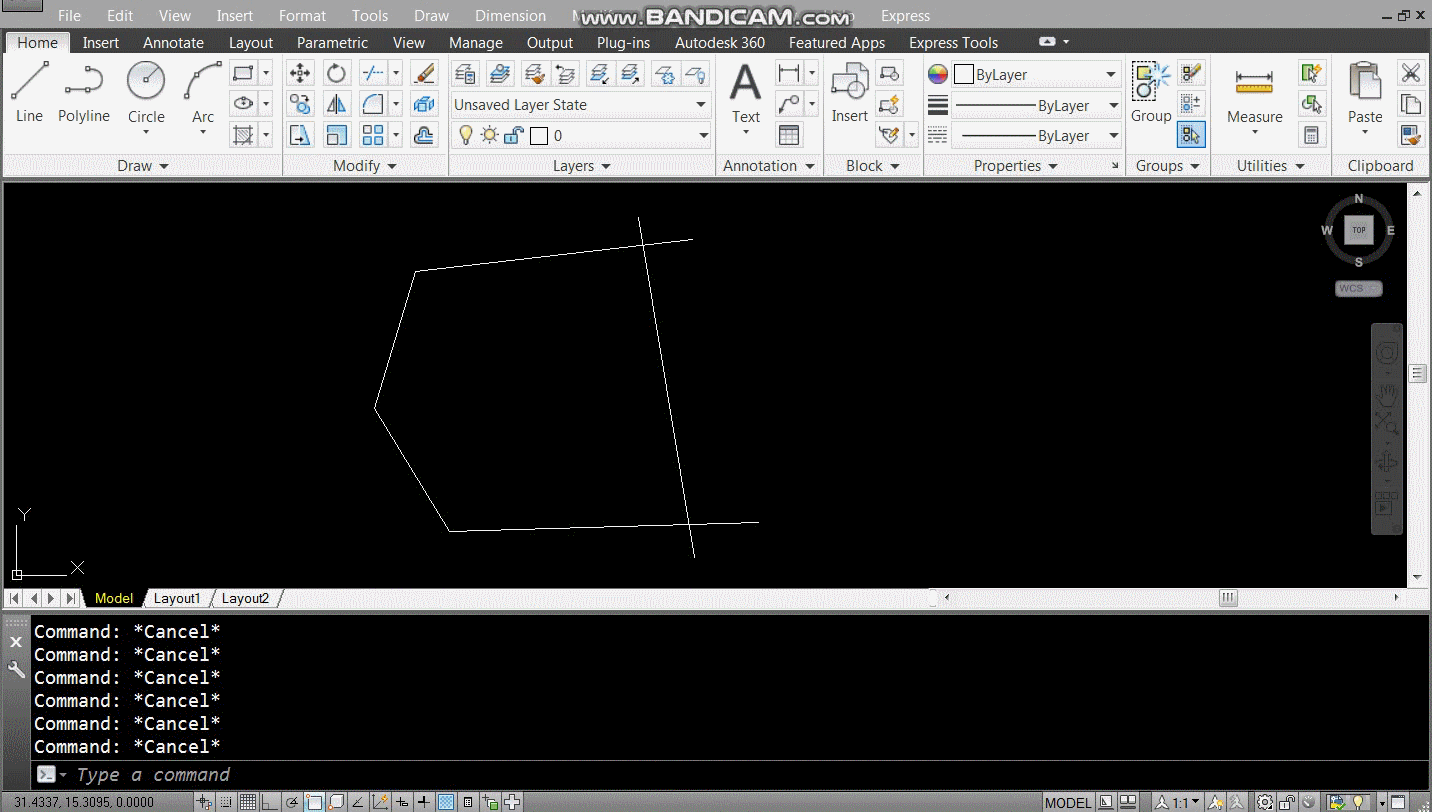

این برنامه با چهار کلیک می تواند مساحت یک محیط بسته را تا هر چند رقم اعشار که کاربر تعیین می کند، رند کند
- کلیک اول: داخل محیط بسته ایی که قصد رند کردن مساحت آن را داریم انجام می شود (مشابه فرمان Boundary در اتوکد)
- کلیک های دوم و سوم: برای مشخص کردن طولی که مقدار آفست بر اساس آن محاسبه می شود انجام می شوند ( می توان به جای این کار طول مورد نظر را به صورت عددی وارد کرد)
- کلیک چهارم: خطی که قرار است جابجا شود تا مساحت مورد نظر به عدد دلخواه برسد را انتخاب می کند
- حالتهای مختلف مساحت جدید:
- در حالت InputNewArea:
- یک مقدار عددی مساحت به صورت دستی توسط کاربر وارد می شود که حاصل تفاضل این مساحت و مساحت بدست آمده توسط برنامه، بر طول خط معرفی شده توسط کاربر تقسیم می شود تا مقدار آفست مشخص گردد
- در حالت RoundThisArea:
- که حالت پیش فرض نیز می باشد برنامه با توجه به تعداد رقم های اعشاری که کاربر وارد می کند مساحت را رند می کند و سپس عملیات تفاضل و تقسیم را انجام می دهد
- این برنامه مساحت یک محیط بسته را مشابه فرمان Boundary محاسبه می کند، با این تفاوت که Island ها شناسایی نمی شوند و بنابراین فقط یک Polyline ترسیم می شود
- دو رقم اعشار برای تعداد ارقام اعشاری مساحت، به صورت پیش فرض انتخاب شده است
- یک لایه با نام HS OffsetCal Polyline ساخته می شود تا Polyline های تولید شده توسط برنامه در این لایه قرار گیرند
- یک لایه با نام HS Line Before Offset ساخته می شود تا خط انتخاب شده به این لایه منتقل گردد
- یک لایه با نام HS Line After Offset ساخته می شود تا خط جدید که مساحت دلخواه کاربر را تامین می کند در این لایه قرار گیرد
